STL 파일 3D 모델 수정하기 (feat. FreeCAD)
3D프린터로 이것저것 출력하다보면 thingiverse나 myminifactory 등을 자주 방문하게 됩니다. 뭔가 필요해서 만드려고 하는데, 직접 모델링 하는 것보다 이미 누가 해놓은게 있지 않을까 하는 희망을 갖고 3d 모델링이 된 STL 파일을 다운로드 받습니다.
제가 3D 설계를 잘하는 사람이었다면 이것저것 만들어볼텐데 설계, 모델링에 대해서는 아는게 없습니다. 그러다보니 최대한 남들이 만들어 놓은 것에 제가 필요한게 정확히 일치하는게 있는지 찾아봅니다. 그럼에도 STL파일을 다운로드 받아서 출력하려고 봤는데, 뭔가 수정이 필요할때가 있습니다. thingiverse에 가끔 친절하신 분들은 편집할 수 있는 파일도 같이 업로드를 하는데, 제가 사용하지 않는 스케치업과 같은 프로그램의 파일이면 도움이 안되기도 하죠.
요즘에 FreeCAD를 공부할겸 쓰고 있어서, FreeCAD로 STL파일의 3D 모델을 간단히 수정하는 방법을 남겨봅니다.
FreeCAD로 어떻게 모델링을 한다는 내용이 아닌 STL을 모델링 가능한 solid 상태로 바꾸는 방법입니다.
▶ 우선 STL파일을 열고 START펼침 메뉴에 보이는 "PART"를 선택합니다.
▶ 좌측에 해당 모델을 선택 클릭한 후, 상단 "파트" 메뉴에서 "메쉬를 이용하여 모양 생성"을 클릭합니다.
▶ Sewing 공차를 입력하라고 합니다. 디폴트 값은 0.1입니다. 확인을 누릅니다.
▶ 이제 좌측 모델에 하나가 더 생긴게 보입니다. 기존 메쉬 모델은 삭제합니다.
▶ 아래 그림 화살표가 위치한 상단 메뉴 아이콘은 "도형을 만들 고급 유틸리티"로 클릭합니다.
▶ 막상 들어와보면 "세이프 만들기"로 되어 있는데, 우선 "쉘에서 솔리드"를 선택, 우측 모델을 더블클릭해서 전체를 선택한 후, "만들기" 버튼을 클릭합니다. 아래 1,2,3번을 다 해도 바로 뭔가 보이는건 없습니다. 닫기를 누릅니다.
▶ 이제 기존 모델 아래 Solid라고 하나 더 생겼습니다. 기존 모델도 삭제합니다. Solid 모델 갖고 현재 Part 메뉴로 모델을 수정할 수 있습니다.

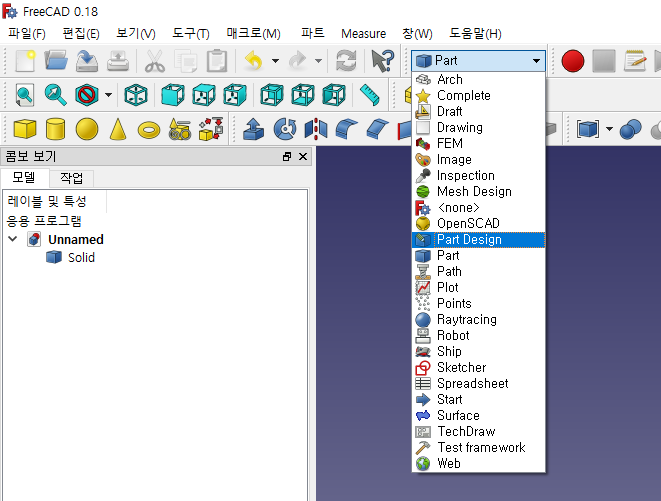

▶ 저는 FreeCAD 초보라서 "PART Design"으로 갑니다.

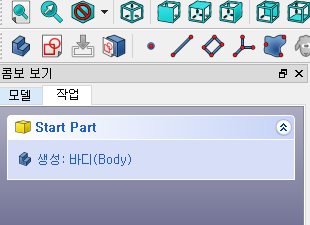

▶ Solid 밑으로 새로 바디를 생성 시켜서, 기존 모델의 면에 스케치를 하고 모델을 수정합니다.
